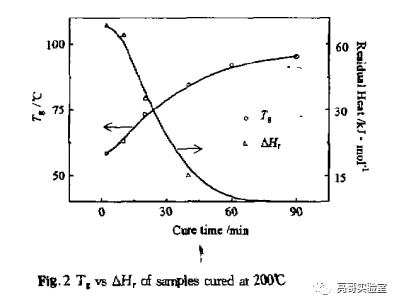

图一 蓝色图标的趋势显示出对于GH-2280制作的粉末涂料?，固化温度对最终涂膜固化程度影响并不明显，涂膜TG均在80℃左右。换句话说针对此次的实验结果只要固化温度达到180℃且固化时间超过30分钟那么涂膜就能完全固化。图一 红色图标的趋势显示出对固化温度的较强依赖，在230℃以下 越高的固化温度会得到越充分固化的涂膜。??????? 180℃下 30分钟与40分钟最终涂膜的略微降低也许是误差，但起码能说明在这个温度下固化出来的涂膜的固化程度是较低的，在与200℃及230℃的对比下，可以推测：180℃下较快的快组份可以很快的固化，但随着快组份的固化过高的体系熔融粘度很快影响了慢组分的持续交联（链段的活动受到限制?官能团的碰撞几率大大降低），这种影响在更高的固化温度下程度会越来越低。
图二图三均为化学消光体系的系列测试（WM-68、WM-68A均为宁波维凯68类消光固化剂产品）配方E-12?420GH-1175? 140消光剂?? ?40流平剂? ?10光亮剂? ? 5安息香? ?4消光钡? ?375碳黑? ??6固化温度的提升显示出了类似上述双组分干混的涂膜固化程度上升趋势，在180℃条件下达到最高，猜测200℃下可能由于过高的温度引起了涂膜的热降解损害了涂膜的完整性而导致涂膜的玻璃化温度部分降低。68类化学消光体系也是因为化学消光固化剂的多官能多反应活性梯度产生了和干混消光类似的链段活动受阻情况导致了最终固化程度的区别。
综合上述：在体系内存在快慢反应梯度的配方体系中，我们应该考虑固化温度对固化极限后涂膜固化程度的影响。
主材料补充介绍：GH-2280是浙江光华 92:8TGIC体系高光转印专用的聚酯树脂；GH-4401/GH-4409分别是90:10 、95：5 TGIC双组分干混低光转印专用的聚酯树脂组合。（亮哥实验室）
