直交轴减速电机是一种可以实现功率分配的高效能传动装置。它可以实现高效率、安全性和精度高的传动要求。它广泛应用于工业、航空、航天、机床控制、自动化生产等领域。

Part.1特征与用途

准双曲面齿轮减速电机采用了准双曲面齿轮设计.

性能上兼有蜗轮蜗杆减速机的低噪音和伞齿轮的高效率特点。

1、高效节能准双曲面齿轮的滑动摩擦较小效率高达98%，准双曲面齿轮减速电机的效率比蜗轮减速机提高15%-40%左右。

2、体积小巧准双曲面齿轮中心距比蜗轮中心距的距离可缩小30%，体积小型化。

3、低噪音伞齿轮的啮合一般<2齿，而准双曲面齿轮拥有>2.5齿的啮合其运转噪音比伞齿更低。

4、强度高、长寿命准双曲面由特殊钢材经过先进加工工艺、渗碳硬化工艺，其强度、寿命远远高出蜗轮减速机:准双曲面齿轮减速机在设计时采用高强度的箱体设计、增大齿轮轴径、选用承载能力更强的高精度轴承，适用于对扭矩要求更加苛刻的工作场所。

5、安装方便不受输出轴方向限制，同时提供空心轴系列产品，让用户选用、安装更加灵活方便。

用途广泛

适于精密的输送、提升、印刷、包装、医疗、食品、电子等、自动和半自动设备中做传动之用。

也非常适合作为影视设备、舞台灯光、健身器械等设施中的配套装置。

Part.2注意事项

1.安装面:用四根螺栓固定精加工过的平面。

2.安装方向:由于采用润滑脂润滑方法，可以在任何方向上安装。

3.在输出轴上安装配套件时，请不要用捶子进行猛烈击打，以免损坏减速机内部零件

4.运载时负载扭矩，0、H、L必须保持在容许数字以内。

5.不要阻止单相电机的运转，有可能发生逆转且急转现象，电机及减速机的表面温度请保持在80°C以下。

Part.3产品优势

最适于节省空间

负载轴与马达部分成直角，故可节省作业空间。

例:图为输出功率200W，减速比5的平行轴减速马达与直交轴减速马达的比较。

安装自由度高的设计

减速马达的输出孔轴位于安装面上中心处的构造安装在输送装置的时候，安装方向在左或右，都不需要改变安装孔的位置。

节约成本

中空轴减速马达还简化了连结零件，从而可减少零件成本和组装工时。

适合用于与变频器组合使用

可实现低速至高速的广泛速度控制，而且速度受负载影响较小，速度控制更加稳定。

Part.4应用案例

可与多种马达匹配

可搭配感应、步进、无刷电动机 ，多种减速比可以选择。

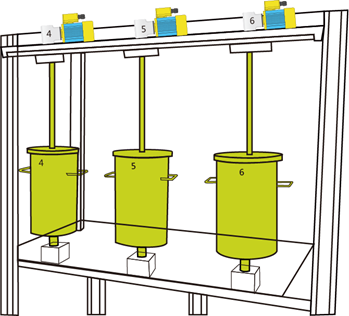

?搅拌机 感应电动机+直交轴减速机

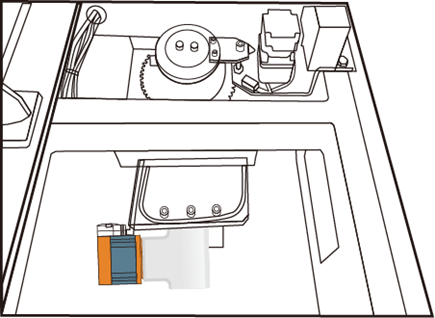

?AGV传动 无刷电动机+直交轴减速机

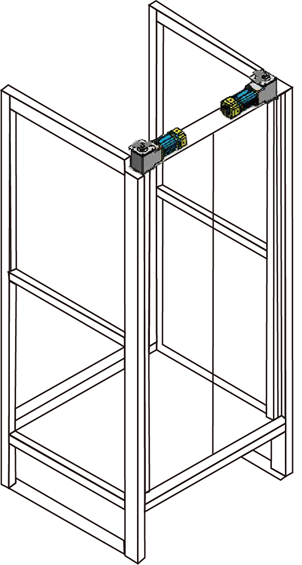

?闸门升降

Part.5接线方式

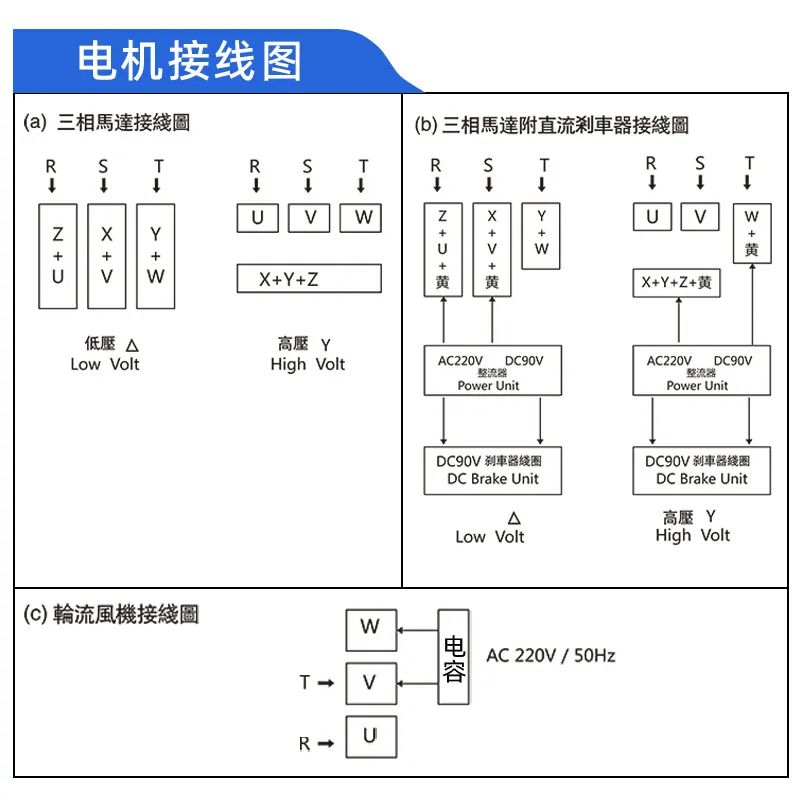

接线图

准双曲面齿轮减速马达系列
