如何在普通电机上安装重载旋转编码器？旋转编码器引脚介绍！

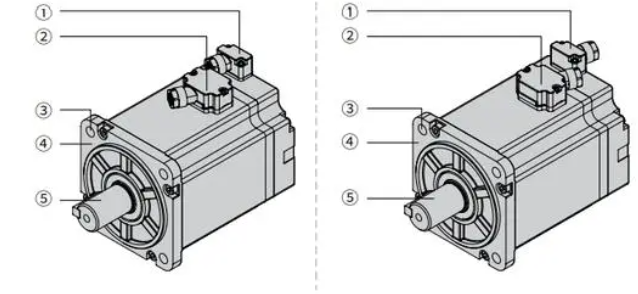

普通电机的输出轴相对较短，安装皮带轮后，没有地方安装旋转编码器。在这种情况下，重载编码器通?？梢园沧霸诘缁谋趁?。
安装轴套式旋转编码器需要在电机后盖上开一个孔，并在后轴上安装一个直径与旋转编码器相对应的过渡轴。重载编码器的固定部分可以通过S形薄钢板固定在电机背面。
如果电机的轴直径与轴套编码器的直径不匹配，这种方法也适用于安装。然而，当两个轴相对时，这种方法需要高同心度，这使得处理更加复杂。
2.在安装轴编码器时，可以添加一个插头。连接器的两侧分别连接到电机的轴和重载编码器的轴。两侧的轴直径可以相同，也可以不同。编码器的固定部分可以通过安装支架连接到电机的端盖上。
由于插头两侧的开口是按照电机轴和编码器轴的标准设计的，安装更加方便。
旋转编码器引脚介绍：
近年来，随着仪器的快速发展，编码器在生产中发挥了重要作用，在市场上的应用比例相对较高。许多初学者朋友想了解引脚、引脚功能、引脚作用以及引脚接线等相关主题。
编码器有5条线，其中3条是脉冲输出线，1条是COM连接线，1根是电源线（OC门输出型）。
编码器的电源可以是外部电源，也可以直接使用PLC的DC24V电源。
电源的“-”端应连接到编码器的COM端，“+”端应与编码器的电源端相连。
编码器的COM端连接到PLC的输入COM端。A、B和Z双相脉冲输出线直接连接到PLC的输入端。A和B是具有90度差的脉冲。编码器每旋转一圈，Z相信号只有一个脉冲，通常用作零点的参考。连接时，请注意PLC输入的响应时间。
编码器引脚的功能
编码器有5条线，其中3条是脉冲输出线，1条是COM连接线，1根是电源线（OC门输出型）。
绝对式编码器有三个或五个引脚，绝对式编码器引脚的活动件通常位于两个固定件之间。基于绝对值编码器的外部特性，很容易找到运动件。
增量编码器的每个位置对应一个特定的数字代码，因此其显示仅与测量的开始和结束位置有关，而与测量的中间过程无关。
电线定位器是一种将信号或数据转换为可用于通信、传输和存储的可用形式，并将角位移或线性位移转换为电信号的设备。前者称为代码盘，后者称为代码标尺。
防水编码器是一种将信号或数据转换为可用于通信、传输和存储的可用形式，并将角位移或线性位移转换为电信号的设备。前者称为代码盘，后者称为代码标尺。
编码器引脚的检测
以绝对值编码器引脚测试为例，可以使用万用表（用途：测量电压、电流和电阻）测量绝对值编码器的电阻值，以进一步确认绝对值编码器引脚是否测试正确。
检测编码器引脚的具体步骤：
首先将万用表的红色和黑色探针连接到绝对值编码器的任意两个引脚，然后手动调整绝对值编码器手柄，查看电阻值是否发生变化。
其次，用连接的引脚更换其中一个探针，然后调整绝对值编码器手柄，同时观察电阻值是否变化。
比较两个测量值之间的电阻值表明，一个测量值中的电阻值没有变化，万用表的红色和黑色导线连接到固定引脚，而另一个引脚是移动引脚。
一些绝对值编码器有一个活动销和两个固定销以及一个外壳接地销。在这一点上，绝对值编码器引脚直接连接到金属外壳，并且通?？梢杂刖灾当嗦肫魍饪侵苯忧?。如果无法从外观上区分，可以使用万用表测量每个绝对值编码器引脚与金属外壳之间的电阻。
