在工业机器人、自动化设备和精密传动领域，行星减速机和谐波减速机是应用最广泛的两种精密减速器方案。两者在结构原理、性能特点和应用场景上存在显著差异。本文将系统对比两种减速机的区别，为您的设备选型和国产化替代提供专业参考。

一、结构原理：刚性齿轮 vs 柔性变形

1.1 行星减速机：刚性齿轮啮合

行星减速机由太阳轮、行星轮、行星架和内齿圈四个核心部件组成。其工作原理是：太阳轮驱动多个行星轮在内齿圈中公转，行星轮上的行星架将动力传递给输出轴，实现减速增扭。

结构特征：

• 全部采用刚性齿轮，多齿同时啮合
• 功率分流设计，承载能力强
• 多级传动可实现更大减速比
• 结构紧凑，同轴输入输出

核心优势：刚性齿轮结构使其具有极高的抗扭刚度和抗冲击性，适合承受重载和冲击工况。

1.2 谐波减速机：柔轮弹性变形

谐波减速机由刚轮、柔轮和波发生器三个基本构件组成。其工作原理是：波发生器使柔轮产生可控的径向弹性变形，利用柔轮与刚轮的齿数差（通常柔轮比刚轮少2个齿）实现减速传动。

结构特征：

• 包含柔性薄壁套杯（柔轮），厚度通常1mm以下
• 零部件数量少，结构极简
• 单级即可实现超高减速比
• 体积小、重量轻

核心优势：依靠柔性变形传动，理论上可实现零背隙，精度极高。

1.3 结构对比图谱

对比维度	行星减速机	谐波减速机
传动方式	刚性齿轮啮合	柔轮弹性变形
核心部件	太阳轮、行星轮、内齿圈	刚轮、柔轮、波发生器
齿轮类型	全部刚性	刚轮+柔性薄壁套杯
啮合齿数	多个行星轮同时啮合	30%以上齿同时啮合
失效模式	齿轮磨损	柔轮疲劳断裂

二、关键性能参数对比

2.1 传动精度（背隙与回程误差）

谐波减速机在精度上占据绝对优势。由于柔轮与刚轮的过盈啮合原理，谐波减速机可实现理论上的零背隙传动。高端产品重复定位精度可达±15弧秒（约0.004°）。

行星减速机同样可实现高精度，但由于齿轮啮合存在间隙，很难做到绝对零间隙。美卡普精密行星产品背隙可稳定控制在≤3弧分（约0.05°），高精度系列可达≤1弧分。

精度对比结论：

• 谐波胜在极限精度：零背隙、微小位移控制优异
• 行星胜在精度持久性：长期运行后不会因柔性部件疲劳导致精度衰减

2.2 承载能力与刚性

行星减速机采用刚性齿轮多齿啮合结构，具有极高的扭转刚度和承载能力。得益于坚固的轴承支撑，它能承受巨大的轴向力、径向力和加速度冲击。实测数据显示，相同规格下行星减速机的扭转刚度是谐波的2倍以上。

谐波减速机依靠柔轮的弹性变形传动，由于柔轮壁厚较薄，其承载能力有限，抗冲击性较弱。在承受瞬时过载或倾覆力矩时，柔轮存在疲劳断裂风险。谐波减速机的扭矩额定值通常仅为同体积行星的1/3-1/2。

参数对比	行星减速机	谐波减速机
额定扭矩密度	★★★★★	★★★
峰值扭矩能力	★★★★★	★★
抗冲击性	★★★★★	★★
扭转刚性	★★★★☆	★★

刚性对比结论：

• 行星胜任重载：适合需要承受大扭矩和冲击的关节
• 谐波适用于轻载：适用范围受柔轮强度限制

2.3 减速比范围

行星减速机单级传动比通常为3-10:1，多级组合可达到更高速比（如100:1以上），但会显著增加轴向长度。

谐波减速机单级即可实现30-160:1的传动比，最高可达320:1。这一特性使其在紧凑空间内实现大速比需求时具有显著优势。

2.4 传动效率与温升

行星减速机传动效率可达95%-97%，单级产品甚至可达98%。高效率意味着更低的能量损耗、更小的温升。

谐波减速机由于柔轮与刚轮的滑动摩擦面积较大，传动效率通常在80%-85%，较行星低10-15个百分点。在长时间连续运行下，谐波会产生更高的温升。

2.5 体积与重量

谐波减速机在体积重量上具有绝对优势。由于其结构极简、零部件少，在相同减速比和扭矩等级下，谐波的体积和重量仅为行星的几分之一。

行星减速机由于零件较多且为钢材，体积和重量相对较大。但在中小减速比场景（如3-10），美卡普的单级行星完全可以保持紧凑结构。

2.6 寿命与维护

行星减速机使用寿命长，设计寿命通?？纱?strong>15,000-20,000小时，且精度寿命长。维护需求低，只需定期润滑即可。

谐波减速机由于柔轮在运行中不断产生弹性变形，存在材料疲劳寿命限制，精度寿命约为行星的1/2。维护要求更严格，需要精密维护以确保性能。

三、关键参数对比汇总表

对比维度	行星减速机	谐波减速机
结构复杂度	较复杂（多零件）	简单（3个核心件）
传动精度	≤1-3弧分	≤15-30弧秒（零背隙）
减速比范围	3-100（单级3-10）	30-320（单级）
传动效率	95%-97%	80%-85%
扭转刚性	高（基准的2倍+）	中（基准1倍）
承载能力	高（基准）	中（基准的1/3-1/2）
抗冲击性	强	弱
体积重量	较大	极?。ㄇ崃炕?/td>
设计寿命	15,000-20,000h	10,000-15,000h
维护成本	低	较高
初始成本	低-中	中-高

四、使用场景与选型指南

4.1 行星减速机适用场景

行星减速机适合对刚性、承载能力、抗冲击性要求高，对成本敏感的应用：

• 工业机器人基座/大臂：高刚性、抗冲击、大扭矩输出
• 机床旋转工作台（第四轴/第五轴）：高刚性确保切削稳定性
• 锂电/光伏卷绕机构：可靠性高、24小时连续运行
• 自动化输送线/AGV：性价比优选、维护成本低
• 包装/食品机械：环境适应性强、寿命长
• 通用自动化设备：成本敏感、批量应用

4.2 谐波减速机适用场景

谐波减速机适合对极限精度、轻量化、紧凑性要求高的应用：

• 机器人腕部/手部：体积小、精度高、负载轻
• 协作机器人关节：轻量化、零背隙、安全
• 医疗手术机器人：超高精度、平稳运行
• 半导体设备：精密对位、无振动
• 航空航天机构：重量限制严格
• 精密光学转台：微小位移控制

4.3 行业主流的“分工逻辑”

在机器人领域，行业内已形成经典的关节分工方案：

关节位置	推荐方案	理由
基座/大臂（1-3轴）	RV或行星减速机	高刚度、抗冲击、大扭矩
小臂（4-5轴）	谐波减速机	精度高、重量轻
腕部/手部（6轴）	谐波或微型行星	紧凑、精准
协作机器人	谐波+行星组合	各有侧重、取长补短

“谐波+行星”是当前人形机器人的主流关节配置方案：精度要求高的末端关节选择谐波，成本敏感的抗冲击关节选择行星。

4.4 快速选型决策表

优先级需求	推荐选择	理由
极限精度 + 轻量化	谐波减速机	零背隙、体积小
高刚性 + 重载能力	行星减速机	抗冲击、扭矩大
低成本 + 易维护	行星减速机	性价比高、维护简单
超大减速比 + 紧凑	谐波减速机	单级速比可达160+
频繁启停/急停	行星减速机	金属刚性、抗冲击强
24h连续运行	行星减速机	寿命长、精度保持好

五、国产化替代现状与趋势

5.1 国产化进程对比

行星减速机：结构相对简单，制造难度较低，国产品牌在通用工业领域已实现较高市场份额。美卡普通过精密磨齿工艺、优质合金钢材料及本土化供应链，在性能持平进口品牌的同时，综合成本降低20%-35%，交货周期缩短至3-4周。

谐波减速机：工艺复杂，柔轮材料与热处理技术曾长期被日本哈默纳科垄断。以绿的谐波为代表的国产品牌已快速追赶，在协作机器人等领域实现规?；τ?，但高端工业机器人市场外资仍占主导。

5.2 技术发展趋势

新型摆线针轮减速器正在崛起，兼具行星的高刚性和谐波的高精度。东吴证券研报指出，摆线针轮较谐波的扭矩增量显著大于成本&体积增量，有望在大负载关节部位迎来应用空间。

六、总结：如何选择？

行星减速机与谐波减速机没有绝对的“谁更好”，只有“谁更适合”。

• 选行星减速机：当您需要高刚性、强抗冲击、大扭矩输出、长寿命、低成本时
• 选谐波减速机：当您需要极限精度、轻量化、紧凑空间、零背隙时

在实际设备设计中，两种减速机往往是互补共存而非相互替代的关系。机器人制造商常采用“谐波+行星”组合方案：精度要求高的末端关节选择谐波，成本敏感的抗冲击关节选择行星。

在国产化替代的大背景下，理解两种技术的本质差异，根据具体工况做出精准选型，才能在保证设备性能的同时实现成本优化。

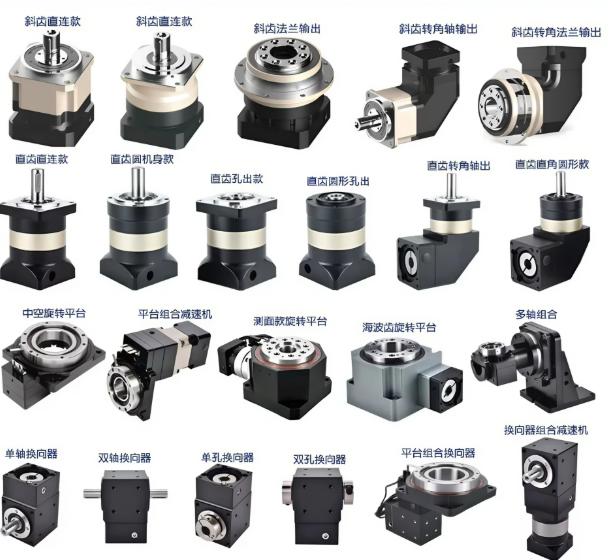

美卡普专注于精密行星减速机的研发制造，为追求高刚性、高可靠性、优性价比的应用场景提供专业的传动解决方案。如需选型建议或替代方案评估，欢迎联系美卡普技术团队。
